Eigenschaften:
Gummi und Metall sind in einem Stück geformt, und der Körper besteht aus Neoprene Rubber, um die beste Luftdichtheit zu gewährleisten.
Extrem niedrige Eigenfrequenz von 3 bis 5 Hz, geeignet für alle hoch- und niederfrequenten Vibrationsgeräte.
Einzigartiges Luftschwingungsisolationsprinzip, Schwingungsisolationseffizienzüber 98%.
Der maximale Druck beträgt 4,5 KG/C m2, JISD-4101Luftkissen-Druckfestigkeitsteststandard.
Geeignete Ausrüstung:
Koordinatenmessgerät, Lüfter, Klimatisierungsbox, Stanzmaschine, Wasserpumpe, Transformator, hydraulische Schneidemaschine und andere Vibrationsausrüstung.
|

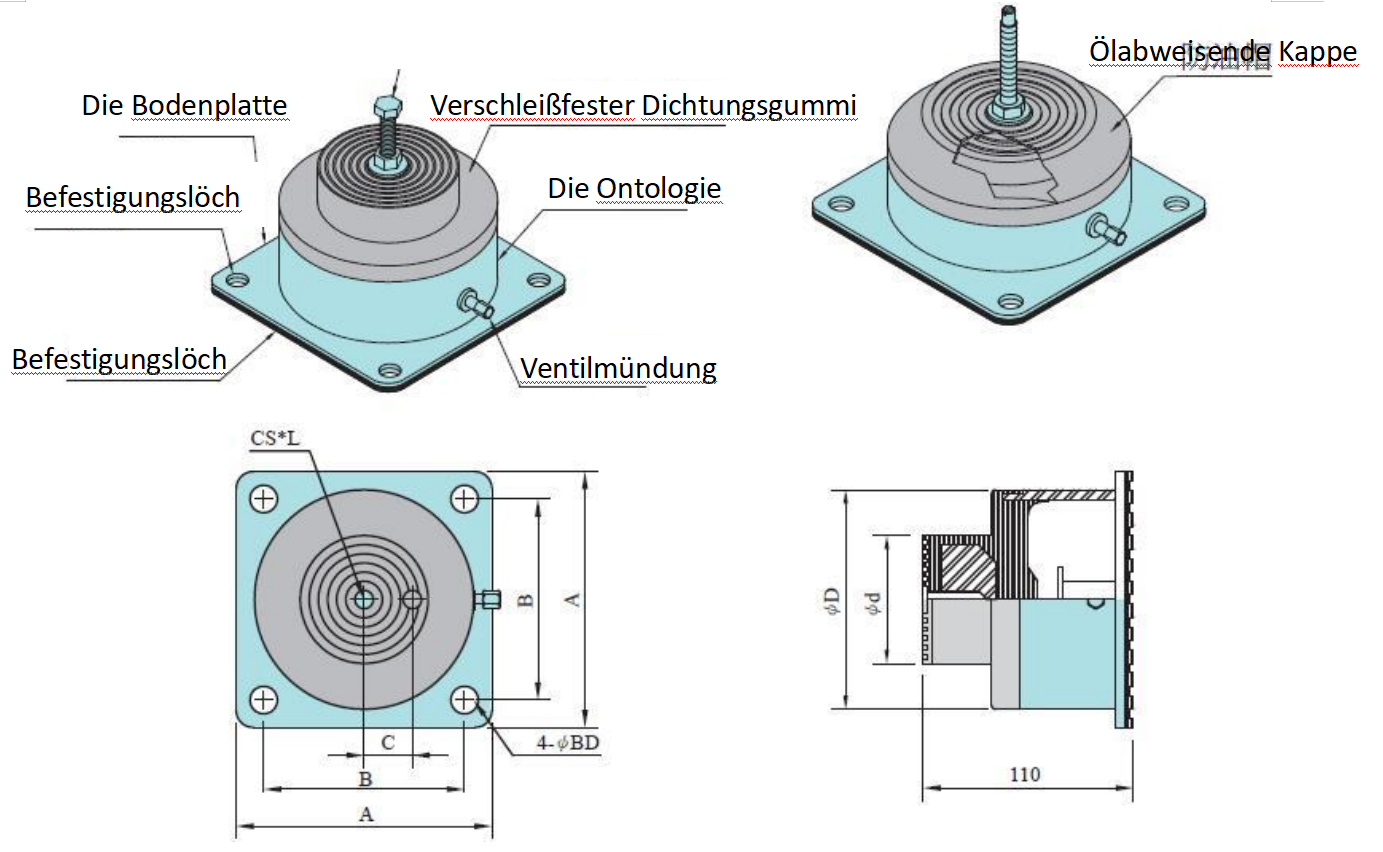

Modell |
Abmessungen（mm） |
Belastungsbereich（KG) |
BefestigungsschraubenCS*L |
|||||
|
A |
B |
C |
￠D |
￠d |
￠BD |
|||
|
LIVA-100-VA |
145 |
105 |
0 |
107 |
50 |
14 |
20~100 |
M12-40L |
|
LIVA-200-VA |
145 |
105 |
0 |
107 |
60 |
14 |
100~200 |
M12-50L |
|
LIVA-400-VA |
160 |
140 |
0 |
132 |
76 |
14 |
200~400 |
M12-60L |
|
LIVA-700-VA |
200 |
160 |
0 |
164 |
110 |
14 |
400~700 |
M12-50L |
|
LIVA-900-VA |
200 |
160 |
0 |
190 |
130 |
14 |
700~900 |
M16-110L |
|
LIVA-1200-VA |
250 |
200 |
0 |
212 |
150 |
14 |
900~1200 |
M16-110L |
|
LIVA-1600-VA |
300 |
250 |
0 |
263 |
190 |
14 |
1200~1600 |
M16-110L |
|
LIVA-2000-VA |
350 |
300 |
0 |
314 |
240 |
14 |
1600~2000 |
M16-110L |
|
LIVA-3500-VA |
470 |
410 |
90 |
422 |
330 |
18 |
2000~3500 |
M20-100L |
|
LIVA-5000-VA |
530 |
470 |
125 |
502 |
390 |
20 |
3500~5000 |
M24-100L |
