特性：
★本体材质为球状铸铁FCD45,表面采用热浸镀锌处理。
★弹簧经热处理、ED防锈、烤漆或喷塑程序处理，防锈能力通过ASTM B-117及CNS 8886盐雾试验测试。
★弹簧直径大于下压至额定挠度之高度的0.8倍，其弹簧压实时之下压量大于额定挠度之50%。
★特殊结构设计，可依实际需要调整高度。
★外形轻巧坚固，安装容易；适用于各类机械内避震装置。
★荷重挠度25mm，40mm能有效消除机械结构振动。
适用设备：

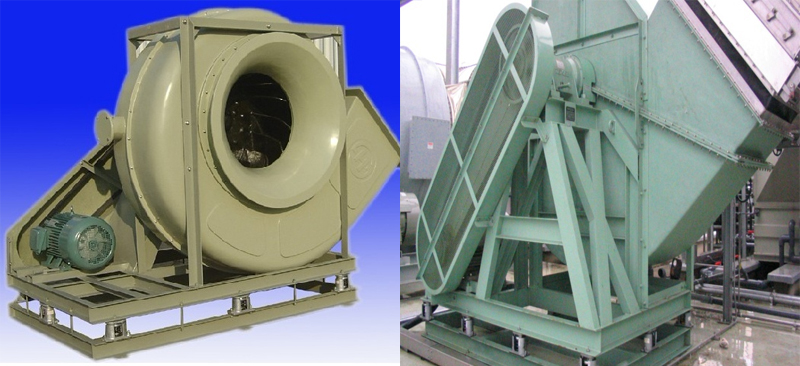

★冷却水塔、风机、空调箱。
★小型冰水机组、空压机、水泵。
★小型发电机、一般旋转式震动设备等。
|

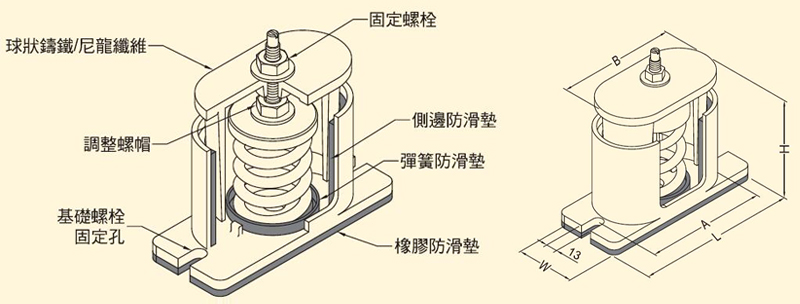

规格 |
尺寸（mm） |
固定螺栓 |
||||
|
L |
W |
A |
B |
H |
||
|
LB-S |
150 |
65 |
130 |
104 |
130 |
M10 |
|
LB-M |
210 |
86 |
185 |
149 |
185 |
M12 |
|
LB-N |
210 |
86 |
185 |
149 |
185 |
M12 |
|
型号 |
荷重范围KG |
弹性系数KG/mm |
适用挠度mm |
弹簧颜色 |
|
LB-020-S |
10~20 |
0.8 |
25 |
黄 |
|
LB-030-S |
20~30 |
1.2 |
25 |
绿 |
|
LB-050-S |
30~50 |
2.0 |
25 |
红 |
|
LB-070-S |
50~80 |
2.8 |
25 |
蓝 |
|
LB-090-S |
80~100 |
3.6 |
25 |
褐 |
|
LB-120-S |
100~130 |
4.8 |
25 |
灰 |
|
LB-150-S |
130~150 |
6.0 |
25 |
白 |
|
LB-180-S |
150~180 |
7.2 |
25 |
橙 |
|
LB-250-S |
180~260 |
10.2 |
25 |
紫 |
|
型号 |
荷重范围KG |
弹性系数KG/mm |
适用挠度mm |
弹簧颜色 |
|
LB-100-M |
100~130 |
4.3 |
25 |
黄 |
|
LB-150-M |
130~160 |
5.3 |
25 |
白 |
|
LB-200-M |
160~210 |
7.1 |
25 |
绿 |
|
LB-250-M |
210~260 |
8.7 |
25 |
红 |
|
LB-300-M |
260~320 |
10.8 |
25 |
蓝 |
|
LB-350-M |
320~360 |
12.1 |
25 |
红/黑 |
|
LB-400-M |
360~430 |
14.2 |
25 |
蓝/黑 |
|
LB-450-M |
430~470 |
15.8 |
25 |
褐 |
|
LB-500-M |
470~530 |
19.2 |
25 |
褐/黑 |
|
LB-600-M |
530~650 |
22.6 |
25 |
灰 |
|
LB-700-M |
650~700 |
26.0 |
25 |
灰/黑 |
|
LB-850-M |
700~850 |
33.6 |
25 |
土黄 |
|
LB-1000-M |
850~1000 |
46.0 |
25 |
深绿 |
|
|
||||
|
LB-150-N |
100~160 |
3.5 |
40 |
蓝 |
|
LB-200-N |
160~210 |
4.9 |
40 |
褐 |
|
LB-300-N |
270~310 |
6.9 |
40 |
橙 |
|
LB-350-N |
340~360 |
8.6 |
40 |
灰 |
|
LB-450-N |
420~460 |
11.9 |
40 |
红 |
|
LB-650-N |
630~670 |
16.2 |
40 |
绿 |
|
LB-700-N |
680~720 |
18.3 |
40 |
紫 |
|
LB-1000-N |
720~1000 |
26.6 |
40 |
黄 |
